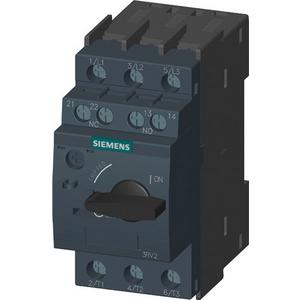

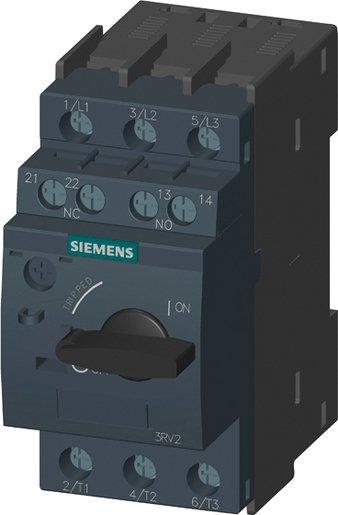

Leistungsschalter S0 Motorschutz Class 10 A-ausl. 20-25A N-ausl. 325A
REGRO LagerNr.:
2166127
Hersteller-Art.Nr.:
3RV2021-4DA15
- Type:
- 3RV2021-4DA15
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Der 3-polige Leistungsschalter der Baugröße S0 ist für den Motorschutz gemäß CLASS 10 ausgelegt. Er schützt Verbraucher und Anlagen zuverlässig vor Überlast und Kurzschluss und dient der sicheren Trennung der Anlage vom Netz. Der einstellbare A-Auslöser deckt einen Bereich von 18 A bis 25 A ab, der N-Auslöser liegt bei 325 A. Der Bemessungsdauerstrom beträgt 25 A, die Bemessungsbetriebsleistung bei AC-3 und 400 V ist 11 kW. Durch ihre geringe Abwärme sind die kompakten und klimafesten Leistungsschalter für den Einsatz in Verbraucherabzweigen, auch mit IE3/IE4-Motoren, optimiert. Der Anschluss erfolgt über einen Schraubanschluss. Dieses Modell ist mit einem querliegenden Hilfsschalter (1S+1Ö) ausgestattet. Weltweite Zulassungen wie IEC und UL/CSA sowie die Eignung für explosionsgefährdete Applikationen nach ATEX und IEC Ex gewährleisten einen breiten Einsatzbereich. Das umfassende und für alle Baugrößen einheitliche Zubehör vereinfacht die Installation. Dieses Gerät aus dem SIRIUS Systembaukasten ist der Nachfolger der Baureihe 3RV1.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Motorschutz |
|
| Hersteller Artikelnummer |
3RV2021-4DA15
|
|---|---|
| Type |
3RV2021-4DA15
|
| Ursprungsland |
DE
|
| Hersteller EAN |
4011209841307
|
| Zolltarifnummer |
85359000
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
325 A
|
| Polzahl |
3
|
| Mit integriertem Unterspannungsauslöser |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
5,5 kW
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
55 Kilo-Ampere
|
| Auslösetechnik |
magnetisch
|
| Schutzart (IP) |
IP20
|
| Bemessungsdauerstrom Iu |
25 A
|
|---|---|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Bemessungsbetriebsspannung |
690 V
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Mit integriertem Hilfsschalter |
ja
|
| Phasenausfallempfindlich |
ja
|
| Überlastauslöser Stromeinstellung |
18 bis 25 A
|

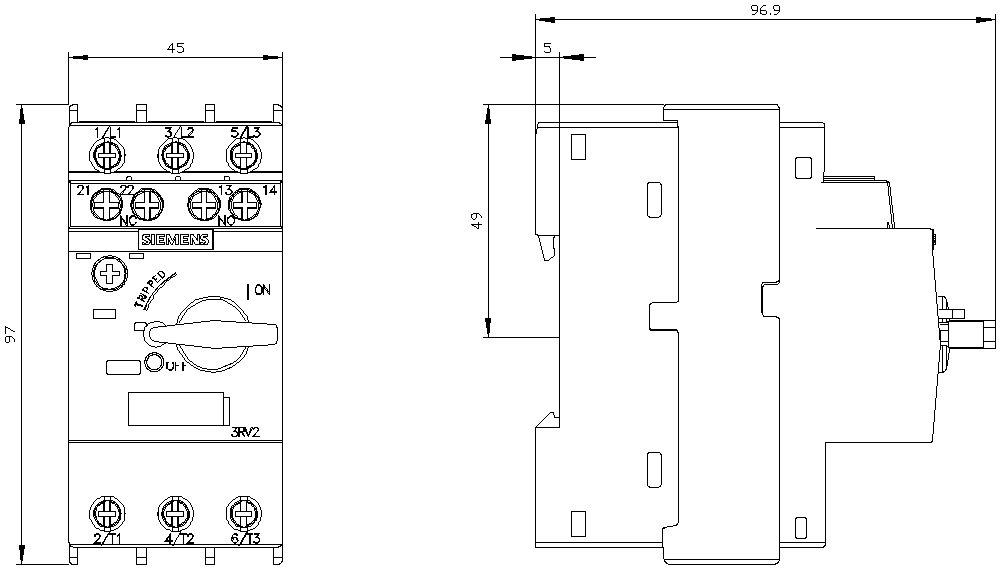

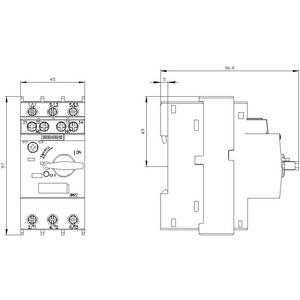

| Höhe |
97 mm
|
| Ausführung des Betätigungselements |
Drehknopf
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| Mit thermischem Überlastschutz |
ja
|
