Hauptschalter 3pol Iu=25, P=9,5kW bei AC-23A/400V, Vierlochbef.
REGRO LagerNr.:
2649993
Hersteller-Art.Nr.:
3LD2103-0TK51
- Type:
- 3LD2103-0TK51
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

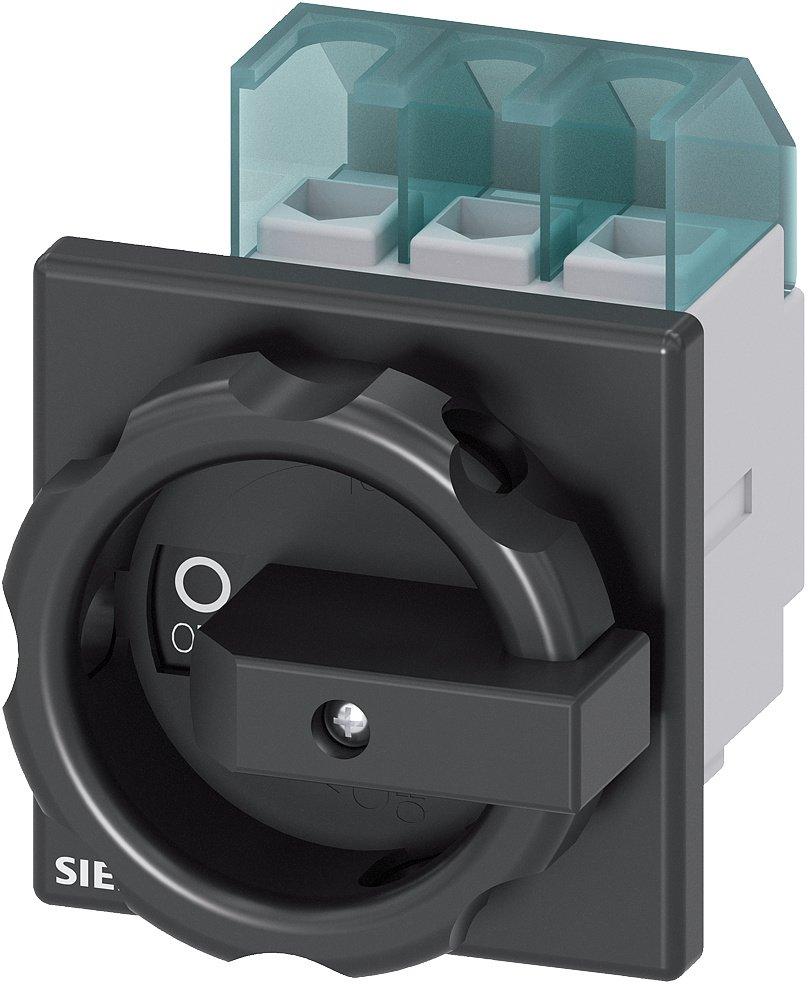

Der 3-polige Lasttrennschalter dient als Haupt- und NOT-AUS-Schalter zum sicheren Abschalten von Lasten in vielfältigen Anwendungsbereichen. Er ist für einen Bemessungsdauerstrom von 25 A sowie eine maximale Bemessungsbetriebsspannung von 690 V AC ausgelegt und bietet eine Betriebsleistung von 9,5 kW bei 400 V nach AC-23 A. Die Montage erfolgt frontseitig, wobei der schwarze, kurze Drehgriff über eine 4-Loch-Befestigung montiert wird. Der Anschluss des Hauptstromkreises wird mittels Rahmenklemmen realisiert. Dank des modularen Aufbaus lässt sich der Schalter schnell und einfach um Hilfsschalter, einen 4. Pol oder eine N-PE-Klemme erweitern. Eine optimale Netztrennung wird durch den abschließbaren Drehantrieb gewährleistet. In Kombination mit einem gekapselten Gehäuse erreicht der Schalter die Schutzart IP 65 und ist somit auch für den Außeneinsatz geeignet. Internationale Approbationen nach IEC, UL, CCC sowie für den Schiffbau ermöglichen einen weltweiten Einsatz.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Lasttrennschalter (AC) |
|
| Hersteller Artikelnummer |
3LD2103-0TK51
|
|---|---|
| Type |
3LD2103-0TK51
|
| Ursprungsland |
DE
|
| Hersteller EAN |
4011209402881
|
| Zolltarifnummer |
85365080
|
| Geeignet für Verteilereinbau |
nein
|
| Motorantrieb integriert |
nein
|
| Ausführung als Wendeschalter |
nein
|
| Geeignet für Frontbefestigung 4-Loch |
ja
|
| Geeignet für Frontbefestigung Zentral |
nein
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Farbe des Betätigungselements |
schwarz
|
| Ausführung als Sicherheitsschalter |
ja
|
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V
|
| Ausführung als Wartungs-/Reparaturschalter |
ja
|
| Verriegelbar |
ja
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Ausführung als NOT-AUS-Einrichtung |
nein
|
| Anzahl der Hilfskontakte als Schließer |
0
|
|---|---|
| Polzahl |
3
|
| Bemessungskurzzeitstromfestigkeit Icw |
0,64 Kilo-Ampere
|
| Bemessungsdauerstrom Iu |
25 A
|
| Geeignet für Zwischenbau |
nein
|
| Anschlussart Hauptstromkreis |
Rahmenklemme
|
| Motorantrieb optional |
nein
|
| Ausführung des Betätigungselements |
kurzer Drehgriff
|
| Schutzart (IP), frontseitig |
IP65
|
| Ausführung als Hauptschalter |
ja
|
| Spannungsauslöser optional |
nein
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Bemessungsdauerstrom bei AC-21, 400 V |
25 A
|
| Bemessungsbetriebsleistung bei AC-23, 400 V |
9,5 kW
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW
|
| Anzahl der Schalter |
1
|
| Bemessungsdauerstrom bei AC-23, 400 V |
20 A
|
| Geeignet für Bodenmontage |
nein
|
