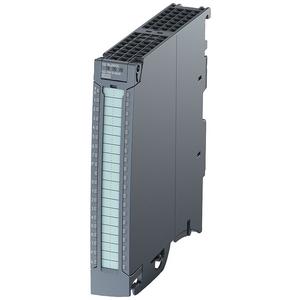

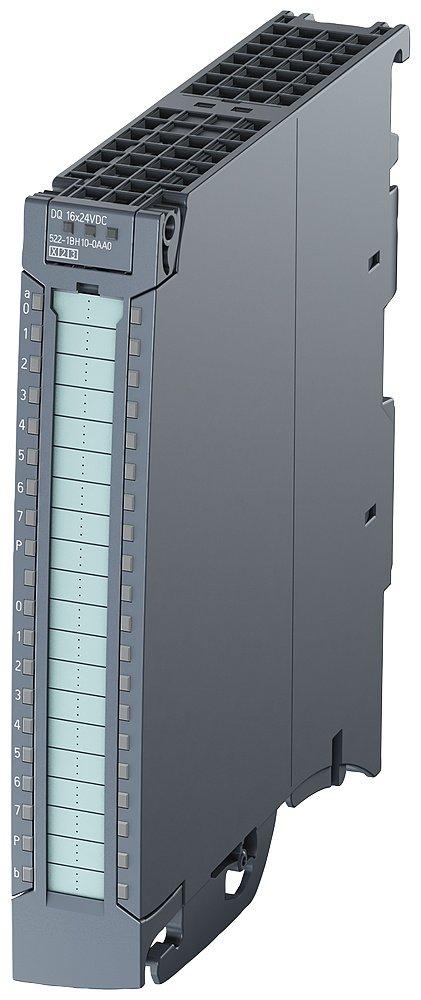

SIMATIC S7-1500 Digitalausgabemodul DQ16 x DC 24V/0,5A
REGRO LagerNr.:
2962640
Hersteller-Art.Nr.:
6ES7522-1BH01-0AB0
- Type:
- SM 522 (16DO)
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

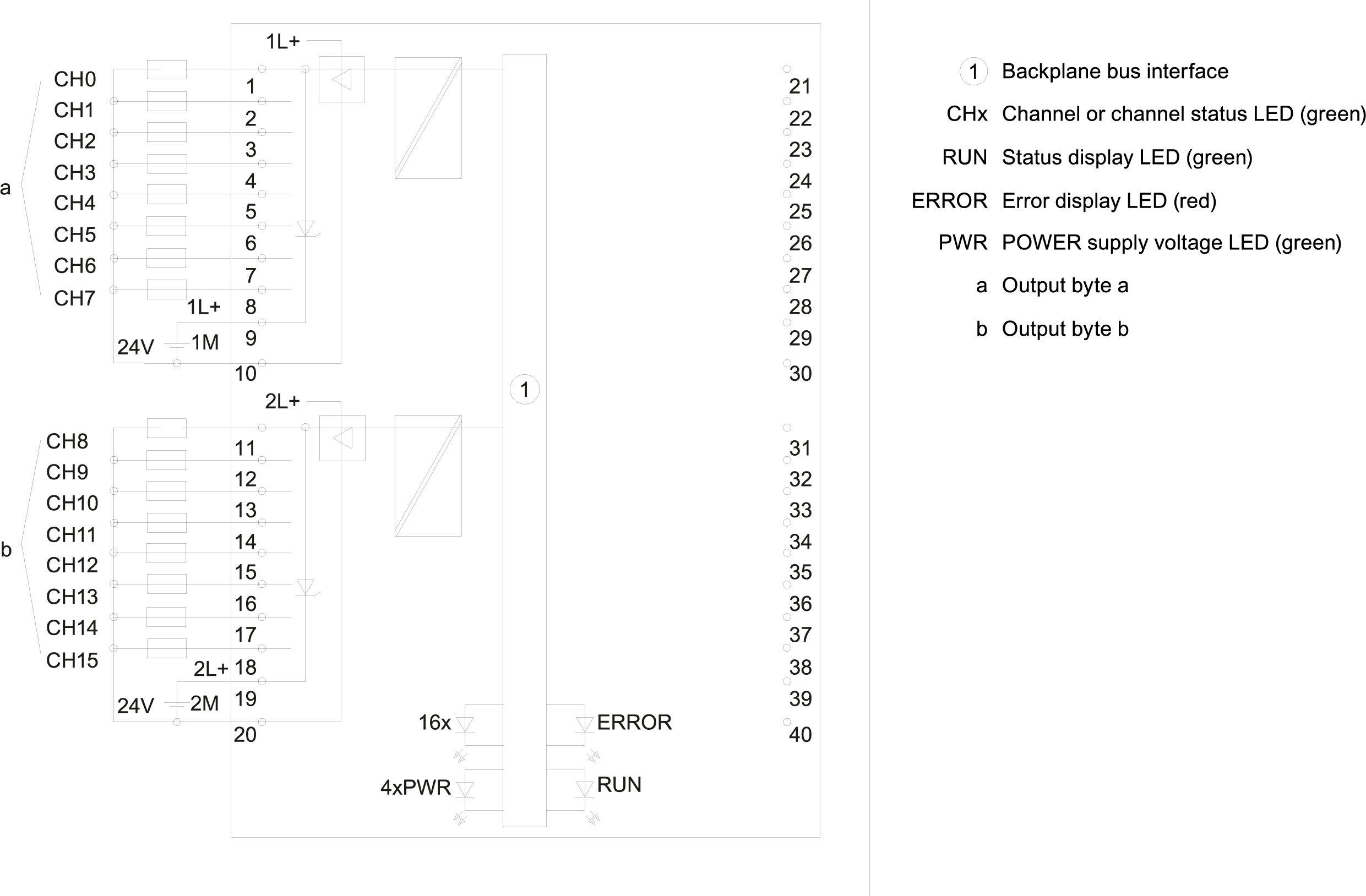

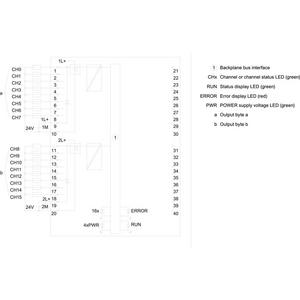

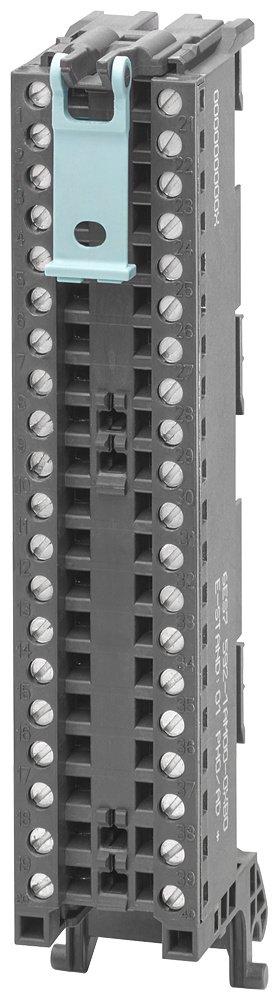

Das Digitalausgabemodul für das Peripheriesystem SIMATIC S7-1500 / ET 200MP verfügt über 16 digitale Ausgänge, die eine Spannung von 24 V DC mit einem Nennstrom von 0,5 A pro Kanal liefern. Die Kanäle sind in zwei Gruppen zu je acht aufgeteilt, wobei jede Gruppe mit bis zu 4 A belastbar ist. Als High-Feature-Baugruppe bietet es eine Einzelkanaldiagnose und einen integrierten Schaltspielzähler für die angeschlossenen Aktoren. Ein wesentliches Merkmal ist die Unterstützung des sicherheitsgerichteten Abschaltens von Lastgruppen bis zu SIL2 nach EN IEC 62061:2021 und PL d nach EN ISO 13849-1:2015. Das Modul ist Teil des modularen und skalierbaren ET 200MP Systems in Schutzart IP20, das für kürzeste Buszykluszeiten und schnelle Reaktionszeiten ausgelegt ist. Die einfache Montage und Verdrahtung ermöglichen eine schnelle Inbetriebnahme und eine exakte Anpassung an den jeweiligen Bedarf. Für den Anschluss ist ein separat zu bestellender Frontstecker mit Schraubklemmen oder in Push-In-Technik erforderlich.
Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
SPS-Digitales Ein-/Ausgangs-Modul |
|
| Hersteller Artikelnummer |
6ES7522-1BH01-0AB0
|
|---|---|
| Type |
SM 522 (16DO)
|
| Hersteller EAN |
4047623405931
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85389091
|

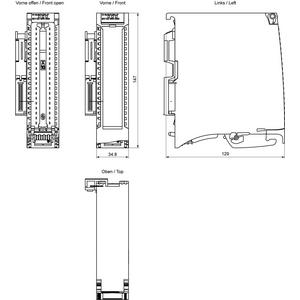

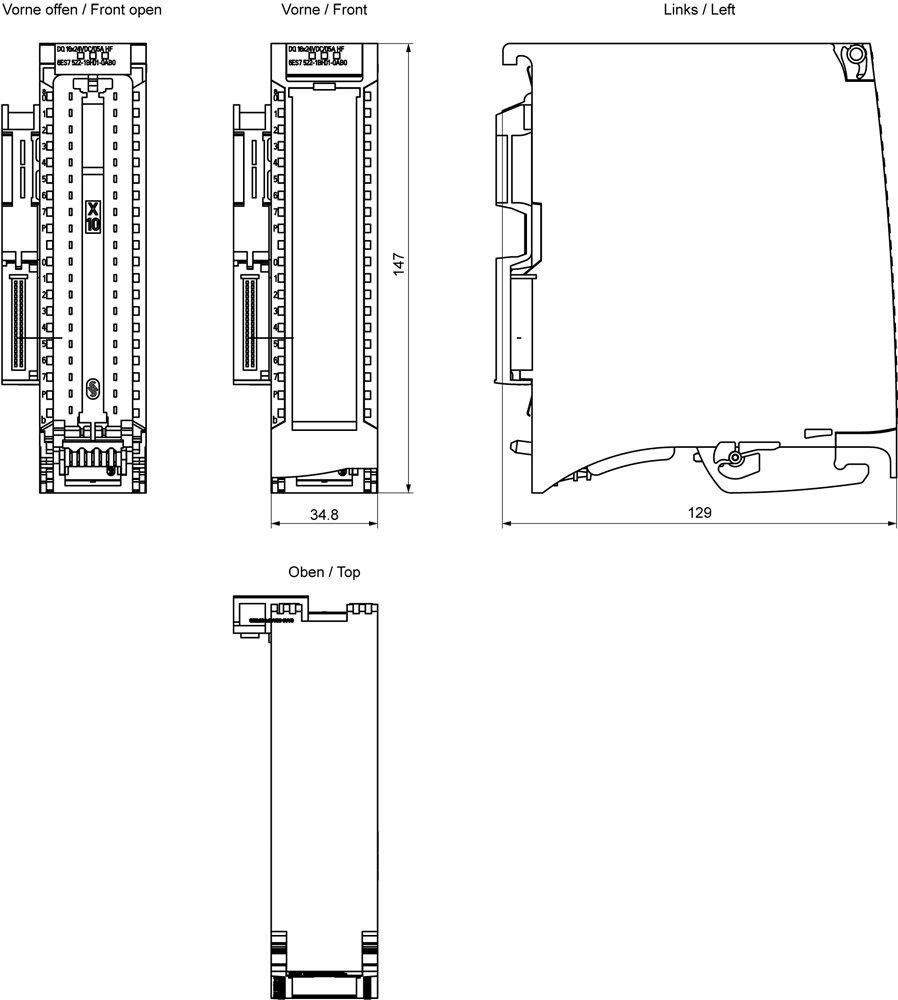

| Tiefe |
129 mm
|
| Breite |
35 mm
|
| Kurzschlussschutz, Ausgänge vorhanden |
ja
|
| Explosionsschutz-Kategorie für Staub |
ohne
|
| Art der Ausgangsspannung |
DC
|
| Spannungsart der Versorgungsspannung |
DC
|
| Art des Digitalausgangs |
Transistor
|
| Ausgangsstrom |
0,5 A
|
|---|---|
| Verzögerungszeit bei Signalwechsel |
0,1 bis 0,5 ms
|
| Redundanzfähigkeit |
ja
|
| Zugehöriges Betriebsmittel (Ex ib) |
nein
|
| Höhe |
147 mm
|
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G
|
| Zugehöriges Betriebsmittel (Ex ia) |
nein
|
| Geeignet für Sicherheitsfunktionen |
nein
|
| Digitale Ausgänge konfigurierbar |
ja
|
| Anzahl der digitalen Eingänge |
0
|
| Anzahl der digitalen Ausgänge |
16
|
