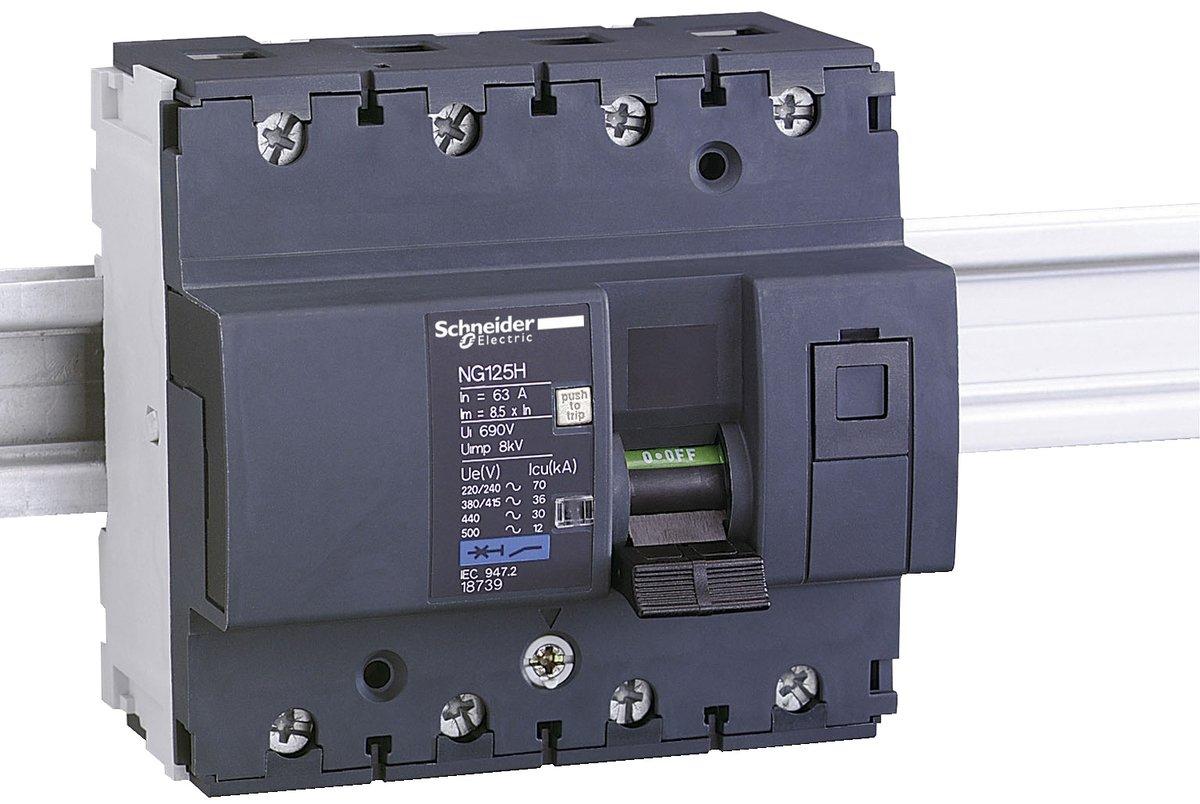

LS-Schalter NG125H 4P 16A C Charakteristik
REGRO LagerNr.:
713368
Hersteller-Art.Nr.:
18733
- Type:
- NG 125 H 18733
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Leistungsschalter Acti 9 NG125H, 36kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125H Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leitungsschutzschalter |
|
| Hersteller Artikelnummer |
18733
|
|---|---|
| Type |
NG 125 H 18733
|
| Ursprungsland |
FR
|
| Hersteller EAN |
3303430187332
|
| Zolltarifnummer |
85362090
|
| Schutzart (IP) |
IP20
|
| Bemessungsspannung |
415 V
|
| Auslösecharakteristik |
C
|
| Spannungsart |
AC/DC
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
36 Kilo-Ampere
|
| Breite in Teilungseinheiten |
6
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
70 Kilo-Ampere
|
| Verschmutzungsgrad |
3
|
| Frequenz |
50 bis 60 Hz
|
| Zusatzeinrichtungen möglich |
ja
|
|---|---|
| Bemessungsstrom |
16 A
|
| Polzahl (gesamt) |
4
|
| Einbautiefe |
47 mm
|
| Mitschaltender Neutralleiter |
ja
|
| Überspannungskategorie |
4
|
| Anzahl der abgesicherten Pole |
4
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 bis 35 mm²
|
| Bemessungsisolationsspannung Ui |
690 V
|
| Anschließbarer Leiterquerschnitt eindrähtig |
1,5 bis 50 mm²
|
| Bemessungsstoßspannungsfestigkeit Uimp |
8 kV
|
| Umgebungstemperatur während des Betriebs |
30 bis 70 °C
|
| Unterputzmontage |
nein
|
