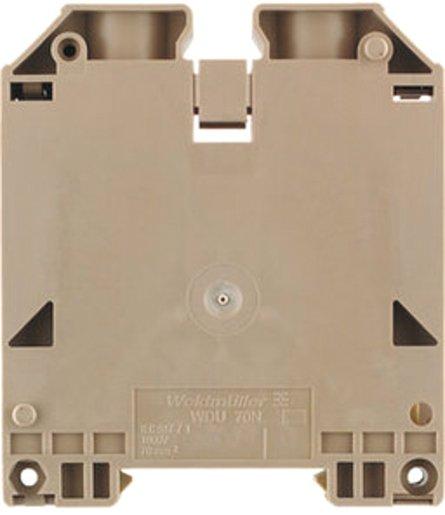

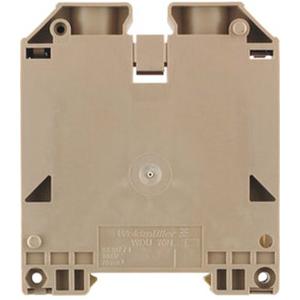

Durchgangs-Reihenklemme WDU 70N/35
REGRO LagerNr.:
14826
Hersteller-Art.Nr.:
9512190000
- Type:
- 951219
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Datenblätter
Beschreibung
Beschreibung
Kombinierte 270°-Stiftleiste mit Energie- und Signalkontakten inkl. selbst verrastender Mittelflanschverriegelung im Raster 7.62. Ermöglicht das gleichzeitige Stecken von Energie, Signalen und (optional) EMV-Schirmung. Ideal für den Anschluss von Servo- und Asynchron-Antrieben. Erfüllt gemeinsam mit der Buchsenleiste BVF 7.62HP/...BCF..R... die Anforderung der IEC 61800-5-1 und ermöglicht die UL-Zulassung gemäß UL840 600 V. Das Steckgesicht gewährleistet ohne Buchsenleiste eine Mindestfingersicherheit für die Energiekontakte von >3 mm mit 20 N Druck auf dem Prüffinger. Der selbst verrastende Mittenflansch reduziert den Platzbedarf im Vergleich zu herkömmlichen Lösungen um eine Rasterbreite. Auf Anfrage optional: ohne Flanschbefestigung, mit zusätzlicher Schraubbefestigung oder mit Lötflanschbefestigung
Nicht der richtige Artikel? Hier finden sie weitere Artikel aus der Kategorie Durchgangs-Reihenklemme
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Durchgangs-Reihenklemme |
|
| Überverpackung |
10
|
|---|---|
| Type |
951219
|
| Hersteller Artikelnummer |
9512190000
|
| Hersteller EAN |
4008190403874
|
| Ursprungsland |
RO
|
| Zolltarifnummer |
85369010
|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
10 bis 70 mm²
|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
10 bis 70 mm²
|
| Anschließbarer Leiterquerschnitt eindrähtig |
10 bis 70 mm²
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
10 bis 70 mm²
|
| Bemessungsstrom In |
192 A
|
| Bemessungsspannung |
1000 V
|
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss
|
| Ausführung elektrischer Anschluss 2 |
Schraubanschluss
|
| Anschlussposition |
seitlich
|
| Anzahl der Etagen |
1
|
|---|---|
| Anzahl der Klemmstellen je Etage |
2
|
| Montageart |
Hutschiene TH35
|
| Werkstoff des Isolierkörpers |
Thermoplast
|
| Betriebstemperatur |
-50 bis 120 °C
|
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0
|
| Breite/Rastermaß |
20,5 mm
|
| Höhe bei niedrigstbauender Montageart |
86 mm
|
| Länge |
75 mm
|
| Explosionsgeprüfte Ausführung 'Ex e' |
ja
|
| Abschlussplatte erforderlich |
nein
|
| Farbe |
beige
|
| Etagen intern gebrückt |
nein
|
