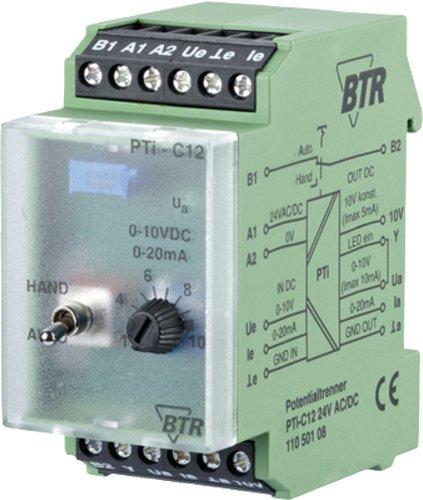

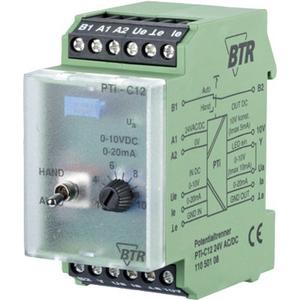

Potentialtrenner Signalwandler PTi-C12 24 V AC/DC

Der Potentialtrenner dient der Trennung analoger Signale im Bereich von 0 bis 10 V DC oder 0 bis 20 mA. Die Eingangs-, bzw. Ausgangssignale sowie die Versorgung sind gegenseitig potentialgetrennt. Am Potentialtrenner kann wahlweise ein Eingangssignal 0 bis 10 V DC oder 0 bis 20 mA angeschlossen werden. Unabhängig von der Signalart am Eingang kann proportional des Eingangssignals am Ausgang eine Spannung von 0 bis 10 V DC oder ein Strom von 0 bis 20 mA abgenommen werden. Zusätzlich ist eine Hand-Notbedienebene mit Rückmeldung integriert. Für Frostschutz oder ähnliche Einrichtungen ist ein festes 10 V DC Signal abgreifbar. Am LED-Steuereingang Y kann ein externes Signal 0 bis 10 V DC aufgeschaltet werden. Ohne externes Signal kann durch eine Brücke zwischen Ua und Y das proportionale Ausgangssignal über die integrierte LED angezeigt werden. Wird am Ein- und Ausgang die Signalart Spannung verwendet, ist der PT-C12 einzusetzen. Wird am Ein- und Ausgang die Signalart Strom verwendet ist der PTi-C12 einzusetzen. // Betriebsspannung 24 V AC/DC // Prüfspannung / Trennung 1000 V DC // Eingang / Spannung 0 bis 10 V DC // Eingang / Strom 0 bis 20 mA DC // Ausgang / Spannung fest 10 V DC / 5 mA, fest // Ausgang / Spannung prop. 0 bis 10 V / max. 10 mA // Ausgang / Strom prop. 0 bis 20 mA // Ausgang / Strom Bürde max. 500 Ohm // Anzeige LED grün // Abmessungen B x H x T 35 x 68 x 60 mm // Gewicht 78 g // Betriebstemperaturbereich 0 °C bis +55 °C // Lagertemperaturbereich -20 °C bis +70 °C // Schutzart Gehäuse / Klemmen IP40 / IP20.
