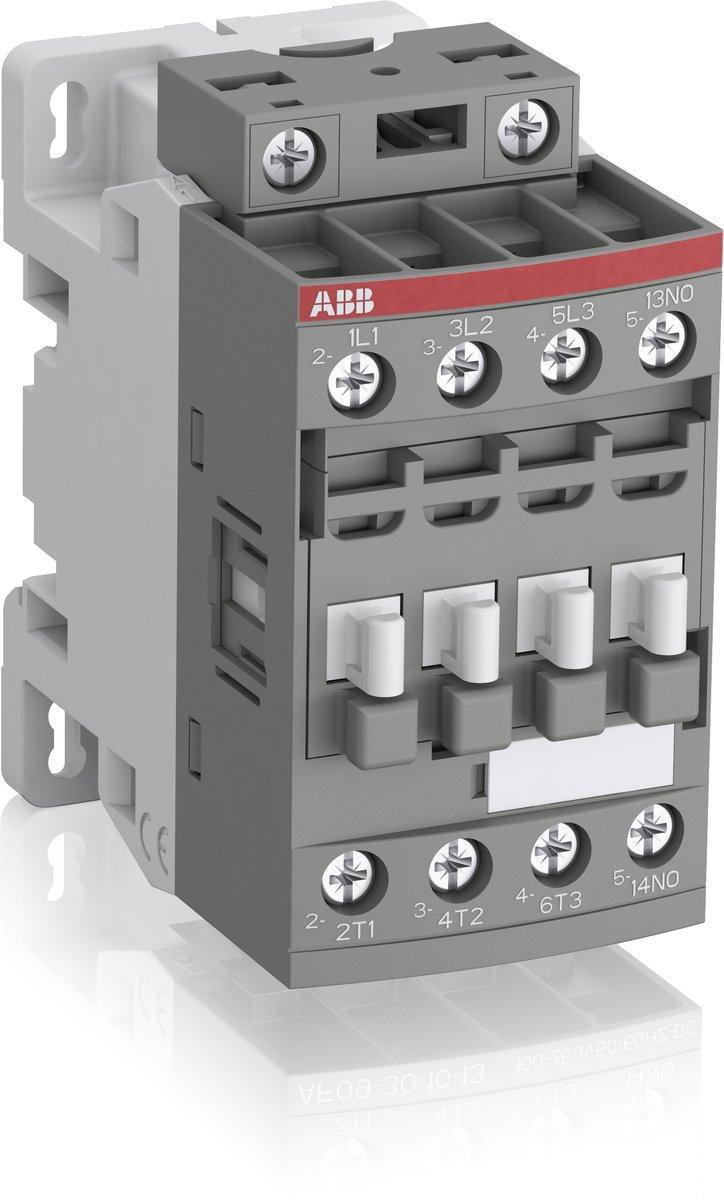

AF09-30-01 Schütz 250-500V AC/DC

REGRO LagerNr.:

1527118

Hersteller-Art.Nr.:

1SBL137001R1401

Type:: AF09-30-01-14

Bitte melden Sie sich an

Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Zubehör

ABB

Thermisches Überlastrelais Auslöseklasse 10 0.74-1.00 A

REGRO LagerNr.: 1512358

ABB

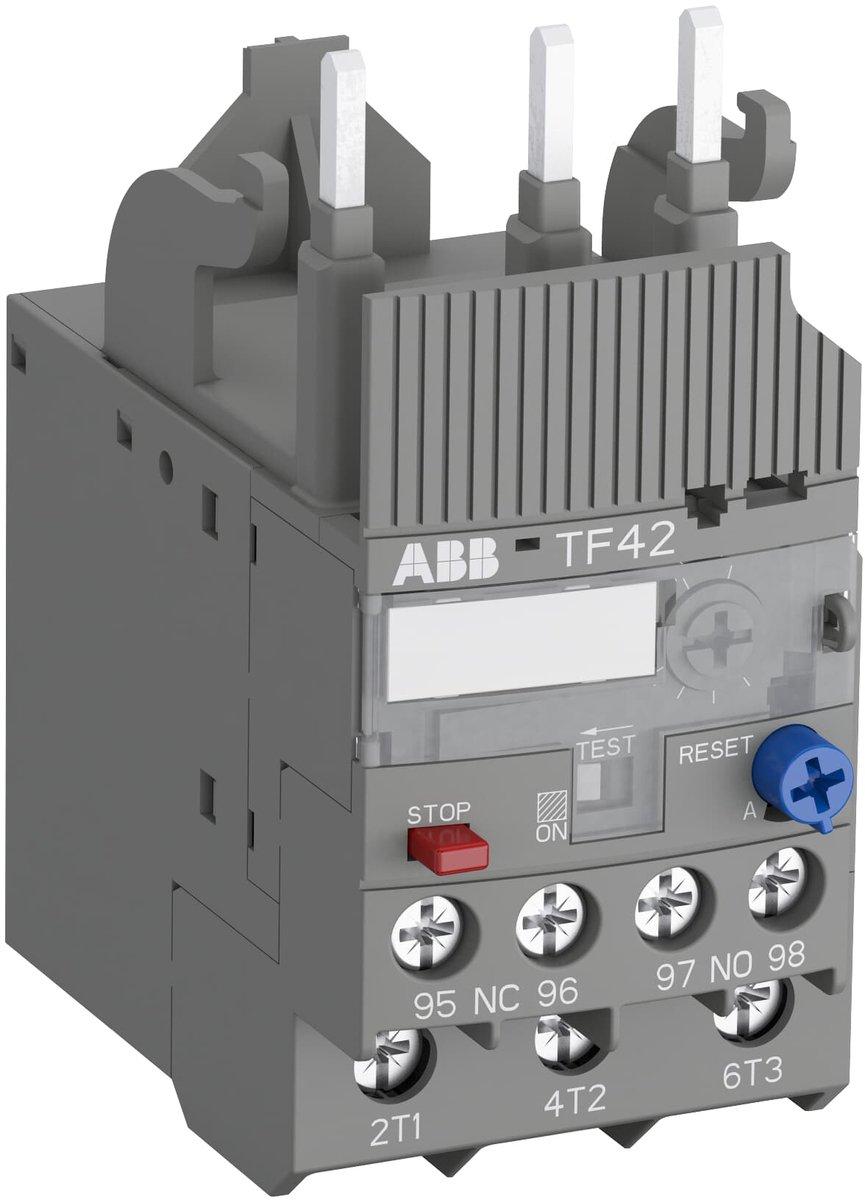

Thermisches Überlastrelais Auslöseklasse 10 1.70-2.30 A

REGRO LagerNr.: 1562134

ABB

Thermisches Überlastrelais Auslöseklasse 10 0.55-0.74 A

REGRO LagerNr.: 1562053

ABB

Thermisches Überlastrelais Auslöseklasse 10 1.30-1.70 A

REGRO LagerNr.: 1562088

ABB

Thermisches Überlastrelais Auslöseklasse 10 1.00-1.30 A

REGRO LagerNr.: 1562061

Produktdetails

Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?

Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.

Leistungsschütz zum Schalten von Wechselstrom
Type	AF09-30-01-14 AF09-30-01-14
Überverpackung	54 54
Hersteller Artikelnummer	1SBL137001R1401 1SBL137001R1401
Hersteller EAN	3471523110144 3471523110144
Ursprungsland	FR FR
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW 4 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A 9 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A 25 A
Spannungsart zur Betätigung	AC/DC AC/DC
Bemessungssteuerspeisespannung DC	250 bis 500 V 250 bis 500 V


Bemessungssteuerspeisespannung AC 60 Hz	250 bis 500 V 250 bis 500 V
Bemessungssteuerspeisespannung AC 50 Hz	250 bis 500 V 250 bis 500 V
Zolltarifnummer	85364900 85364900
Geeignet für Reiheneinbau	nein nein
Anzahl der Hilfskontakte als Schließer	0 0
Anzahl der Hilfskontakte als Öffner	1 1
Anschlussart Hauptstromkreis	Schraubanschluss Schraubanschluss
Anzahl der Öffner als Hauptkontakte	0 0
Anzahl der Schließer als Hauptkontakte	3 3
Bemessungsbetriebsleistung NEMA	1,5 kW 1,5 kW
