Leistungschalter für den Motorschutz 7A - 10A S0 Schraubanschluss
REGRO LagerNr.:
2507951
Hersteller-Art.Nr.:
3RV2021-1JA15
- Type:
- 3RV2021-1JA15
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

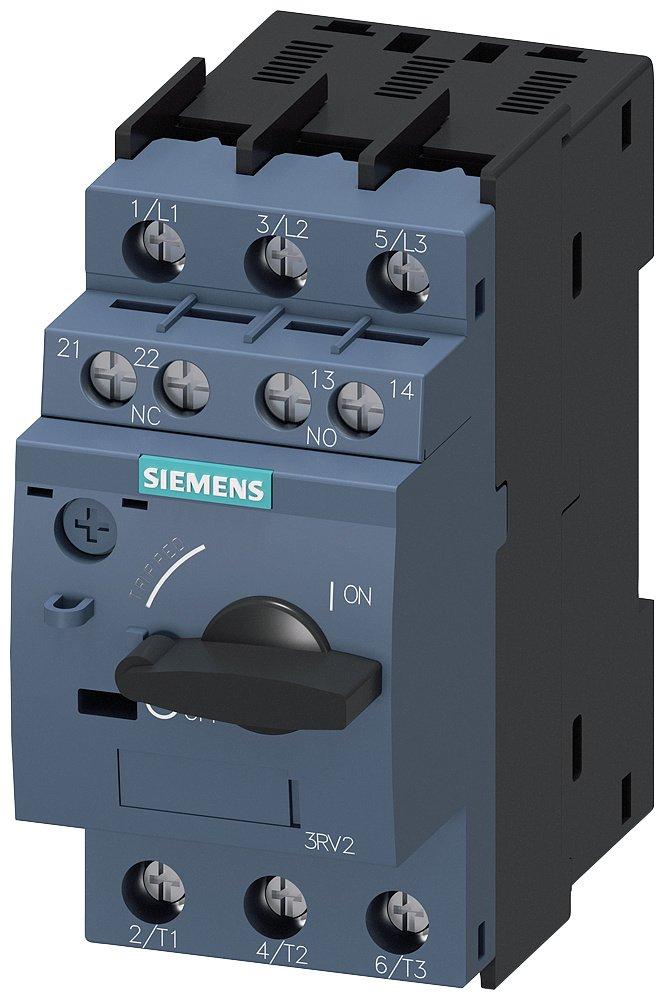

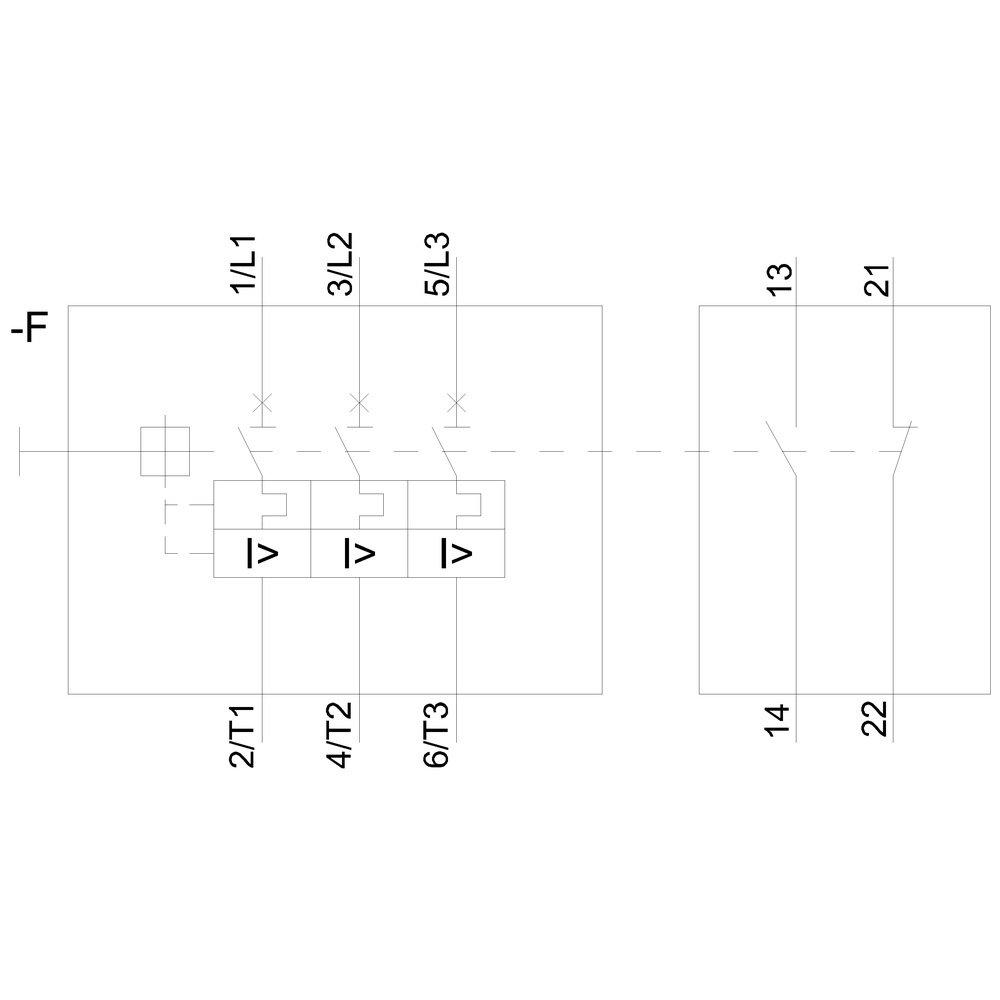

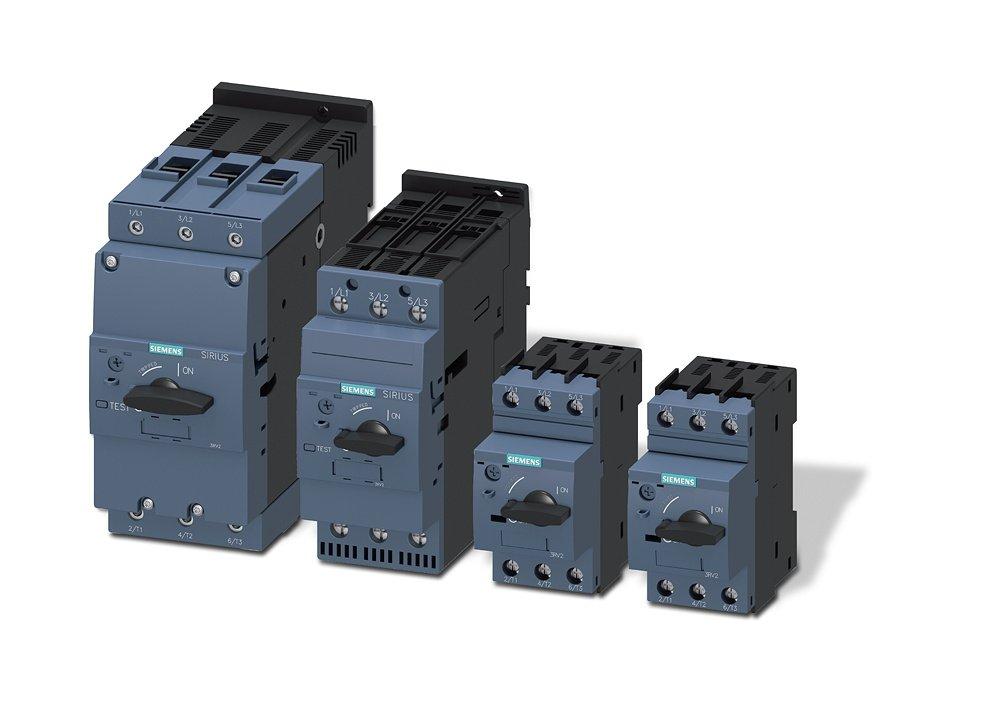

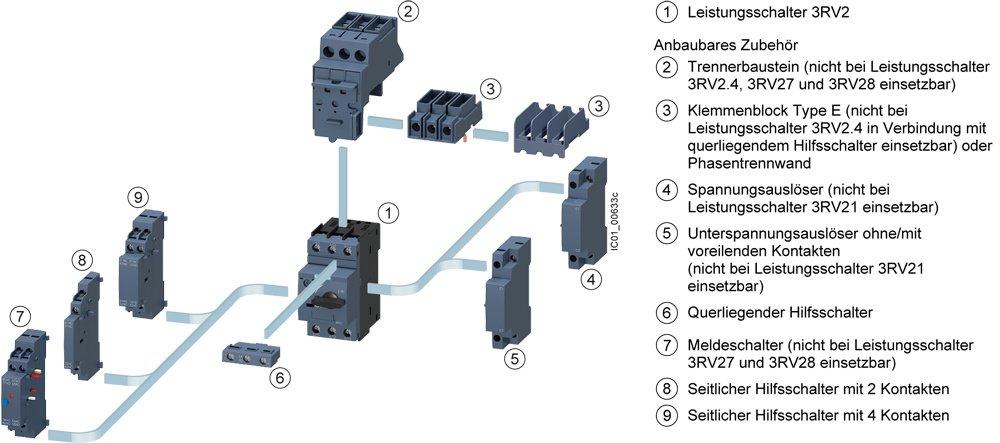

Der 3-polige Leistungsschalter der Baugröße S0 dient dem Motorschutz und gewährleistet das sichere Abschalten bei Kurzschluss sowie den Schutz von Verbrauchern und Anlagen vor Überlast. Er ermöglicht zudem eine sichere Trennung der Anlage vom Netz. Der einstellbare Überlastauslöser der CLASS 10 deckt einen Bereich von 7 A bis 10 A ab, während der magnetische Kurzschlussauslöser bei 130 A anspricht. Das Gerät ist für einen Bemessungsdauerstrom von 10 A und eine Bemessungsbetriebsleistung von 4 kW bei 400 V AC-3 ausgelegt. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert und eignen sich auch für IE3/IE4-Motoren. Der Anschluss erfolgt über einen Schraubanschluss. Ein querliegender Hilfsschalter mit einem Schließer und einem Öffner ist bereits integriert. Dank weltweiter Zulassungen (IEC, UL/CSA) und der Eignung für explosionsgefährdete Applikationen (ATEX/IEC Ex) ist ein globaler Einsatz möglich. Das Gerät ist Teil eines Systembaukastens mit einheitlichem Zubehör für alle Baugrößen.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Motorschutz |
|
| Hersteller Artikelnummer |
3RV2021-1JA15
|
|---|---|
| Type |
3RV2021-1JA15
|
| Hersteller EAN |
4047621003290
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85362010
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Überlastauslöser Stromeinstellung |
7 bis 10 A
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 Kilo-Ampere
|
| Ausführung des Betätigungselements |
Drehknopf
|
| Bemessungsbetriebsspannung |
690 V
|
| Bemessungsdauerstrom Iu |
10 A
|

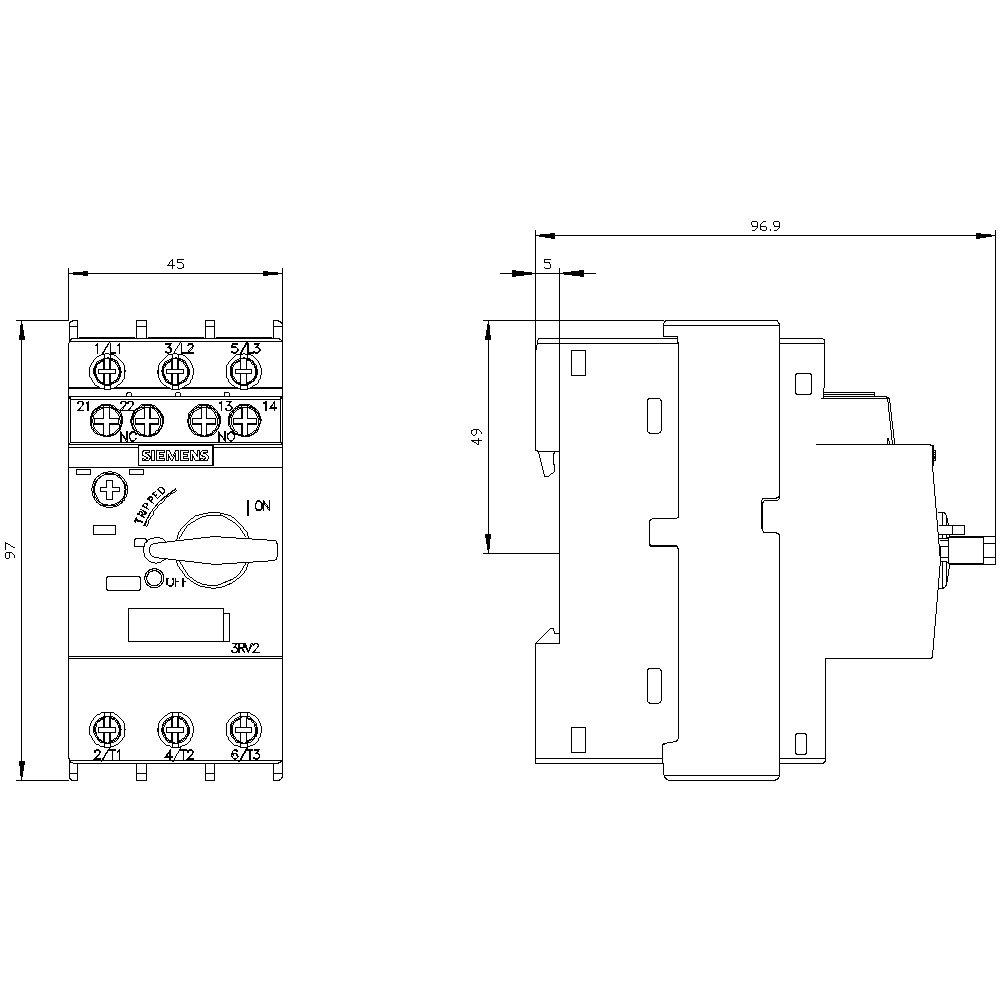

| Tiefe |
97 mm
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Phasenausfallempfindlich |
ja
|
|---|---|
| Breite |
45 mm
|
| Auslösetechnik |
magnetisch
|
| Schutzart (IP) |
IP20
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
130 A
|
| Mit integriertem Unterspannungsauslöser |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW
|
| Polzahl |
3
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
2,2 kW
|
| Höhe |
97 mm
|
| Mit integriertem Hilfsschalter |
ja
|
| Mit thermischem Überlastschutz |
ja
|
