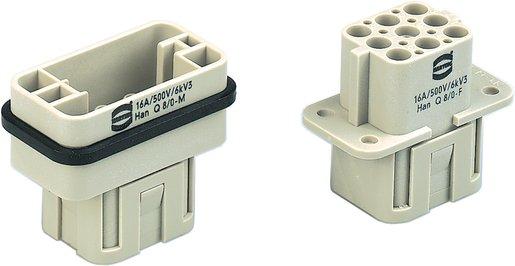

Kontakteinsatz Han Q Crimpanschluss Kontaktanzahl 8/0 1
REGRO LagerNr.:
2314614
Hersteller-Art.Nr.:
09120083001
- Type:
- HAN Q 8/0 STI-C
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 10 ST , Vielfaches: 10 ST
Datenblätter
Datenblätter
Beschreibung
Beschreibung
Steckverbinder nicht nur für Antriebe. Die Baureihe Han Q zeichnet sich durch ihre hohe Kontaktdichte aus und bietet dadurch die Vorteile eines sehr platzsparenden und kompakten Aufbaus. Im Steuerbereich umfassen die Steckverbinder der Baureihe Han Q 250 V bis 400 V bei 10 A, der Leistungsbereich ist für 400 V bis 690 V bei 16 A bis 40 A ausgelegt. Die Standard Crimp Kontakte ermöglichen gleichzeitig eine schnelle und zuverlässige Verarbeitung. Bei den Kontakteinsätzen Q 5/0 und Q 12/0 kommt außerdem die neue Han-Quick Lock Anschlusstechnik zu Einsatz. Beim Han Q 2/0 wird die Axialschraubanschlusstechnik verwendet. Die Baureihe Han Q findet damit Einsatz im Leistungs-, Signal- oder Steuerbereich. Die jeweiligen Kontakteinsätze Q 5/0, Q 7/0, Q 12/0 und Q 2/0 werden in Standard-Gehäusen der Baureihe Han 3 A montiert. Für die Einsätze Q 8/0, Q 17 sowie Q 4/2 stehen Metall- und Kunststoffgehäuse der Baureihe Han-Compact zur Verfügung. Diese Gehäuse-Baureihe ist ausschließlich für die Kontakteinsätze der Han Q Baureihe konzipiert und unterstützt die sehr platzsparende Anordnung der Steckverbinder.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Kontakteinsatz für Rechtecksteckverbinder |
|
| Type |
HAN Q 8/0 STI-C
|
|---|---|
| Hersteller Artikelnummer |
09120083001
|
| Ursprungsland |
DE
|
| Werkstoff des Steckverbindereinsatzes |
Thermoplast
|
| Zolltarifnummer |
85389099
|
| Werkstoff des Kontakteinsatzes |
Kunststoff
|
| Umgebungstemperatur |
-40 bis 125 °C
|
| Bemessungsspannung |
500 V
|
| Verschmutzungsgrad |
2
|
| Bemessungsstrom In |
16 A
|
| Mit Gehäuse |
nein
|
| Kontakteinsatz ohne Kontakte |
ja
|
| Überspannungskategorie |
III
|
| Polzahl |
8
|
|---|---|
| Form |
rechteckig
|
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0
|
| Mit Schutzleiter |
ja
|
| Ausführung des elektrischen Anschlusses |
Crimpanschluss
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,14 bis 4 mm²
|
| Werkstoff des Kontaktes |
Messing
|
| Bemessungsstoßspannung |
6 kV
|
| Mit Drahtschutz |
nein
|
| Werkstoff der Kontaktbeschichtung |
sonstige
|
| Kontaktausführung |
Stift
|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,14 bis 4 mm²
|
