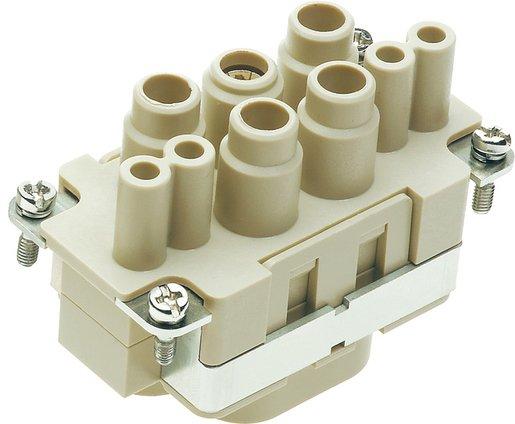

Kontakteinsatz Han-Com Axialschraubanschluss / Käfigzugfederanschluss

Kombinationssteckverbinder. Die Industrie-Steckverbinder der Baureihe Han-Com sind konzipiert für den Einsatz von Leistungs-und Steuerungskontakten in einem Isolierkörper. Es können Leistungskontakte mit einem Leiterquerschnitt von 0,5 mm² bis 35 mm² und Steuerungskontakte mit einem Leiterquerschnitt von 0,14 mm² bis 2,5 mm² eingesetzt werden. Bei den Kontakteinsätzen der Han-Com Baureihe kommen die Anschlusstechniken - Schraubanschluss - Crimpanschluss - Axialschraubanschluss - Käfigzugfederanschluss zum Einsatz. Die Einsatzbereiche der Steckverbinder reichen von 400 V bis 690 V und von 16 A bis 100 A (Leistung) bzw. von 230 V bis 400 V und 10 A bis 16 A (Steuerung). Alle Steckverbinder haben zusätzlich je einen Kontakt für die Schutzerde. Die Steckverbinder mit 4/0, 4/2, 4/4, 12/2, 4/8, 6/6, 8/0, 6/12, 8/24 oder 6/36 Kontakten (Leistung/Steuerung) können in Gehäuse der Baureihen Han B, Han M, Han EMV, Han EMV/B und Han HPR montiert werden. Hinweis für Anwender:. Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und/oder beispielsweise einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 Gemäß der einschlägigen Bestimmungen ist beim Klemmen ohne Drahtschutz eine Aderendhülse zu verwenden.
