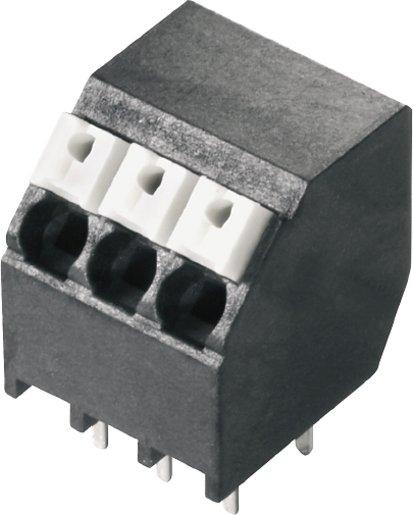

Leiterplattenklemme Rastermaß 3.5mm schwarz
Beschreibung
Vollautomatisch bestückbare Leiterplatten-Klemme für den Reflowprozess (SMT), mit PUSH IN Leiteranschlusstechnik. Leiteranschluss und Betätigungsrichtung des Schiebers aus einer Richtung (TOP). Verpackung in Box oder Tape on Reel, Stiftlängen optimiert auf 1,5 mm bzw. 3,5 mm.
Dieser Artikel ist nicht das Richtige für Sie? Hier finden Sie weitere Artikel in dieser Kategorie.
Leiterplattenklemme
Anmelden oder Registrieren
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Menge auswählen
Min: 71 ST | VE: 71 ST
Min: 71 ST | VE: 71 ST
Technische Merkmale
Leiterplattenklemme
Type
LSF-SMT 3.50/02/135
Hersteller Artikelnummer
1885650000
Hersteller EAN
4032248490561
Ursprungsland
DE
Zolltarifnummer
85369010
Höhe
16,4 mm
Anzahl der elektrischen Anschlüsse
2
Anzahl der Etagen
1
Rastermaß der Anschlüsse
3,5 mm
Winkel Leiterplatte/Leiteranschluss
45°/135° (schräg nach oben)
Bemessungsstrom In
17,5 A
Bemessungsspannung
160 V
Bemessungsstoßspannung
2,5 kV
Überspannungskategorie
II
Verschmutzungsgrad
2
Anschlussart Leiter
Steckklemmanschluss
Anschließbarer Leiterquerschnitt eindrähtig
0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
0,2 mm²
Anschlussart Leiterplatte
THR-Anschluss
Länge des Pins
3,5 mm
Werkstoff des Isolierkörpers
Flüssigkristallpolymer
Gehäusefarbe
schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94
V0
Betriebstemperatur
-50 bis 120 °C
Befestigungsart
löten
Schutzart (IP), montiert
IP20
Menge auswählen
Min: 71 ST | VE: 71 ST
Min: 71 ST | VE: 71 ST
